【BYP8076柜锁电磁锁】工作原理
产品通电时,滑杆吸入,拉动锁杠杆机构,达到自动开锁作用。
【BYP8076柜锁电磁锁】产品参数
额定参数(RATED PARAMETER)
1.电压(VOLTAGE):DC-12V
2.电流(CURRENT):2A (DC-12V 20℃)
3.功率(WATTAGE):24W
4.直流电阻(DC RESISTANCE):6Ω±5%( 20℃)
5.工作循环(DUTY CYCLE): 通电频率40%,通400ms,断1000ms。最长通电时间可
通30秒,电流在2A的情况下,常规的使用情况为通3次200ms,再断电,确保信号
不失灵。
6.绝缘等级(INSULATION CLASS): B类(B CLASS )
7.其他要求(OTHER REGUIREMENTS): 最小启动电压DC8V 测试
性能要求( PERFORMANCE CHARACTERISTICS )
1.标准测试条件(STANDARD TEST CONDITION):DC-12V (20℃)。
2.负载垂向上 (THE LOAD IS VERTICALLY UPWARD)
3.在上锁的情况下,确保最小启动电压可开锁
电气特性(ELECTRONICAL CHARACTERISTICS)
1.绝缘电阻(INSULATION RESISTANCE):
线圈和框架间BETWEEN COIL AND FRAME 100MΩ 500VDC
2.耐电压 (DIELETRIC STRENGTH):
线圈和框架间 600ACV(50/60Hz) 1 Sec 10 mA
3.温升(TEMPERATURE RISE):
Max65℃(6VDC,power-on 50%)
4.寿命(LIFE): 200,000 (20℃ 12VDC OFF 0.3 Sec,ON 1 Sec)
5.电线与线圈的强度(COIL AND LEAD WIRE STRENGTH):0.5kgf
6.工作环境(OPERATING ENVIRONMENTS):-5℃∽65℃/5%RH∽85%RH

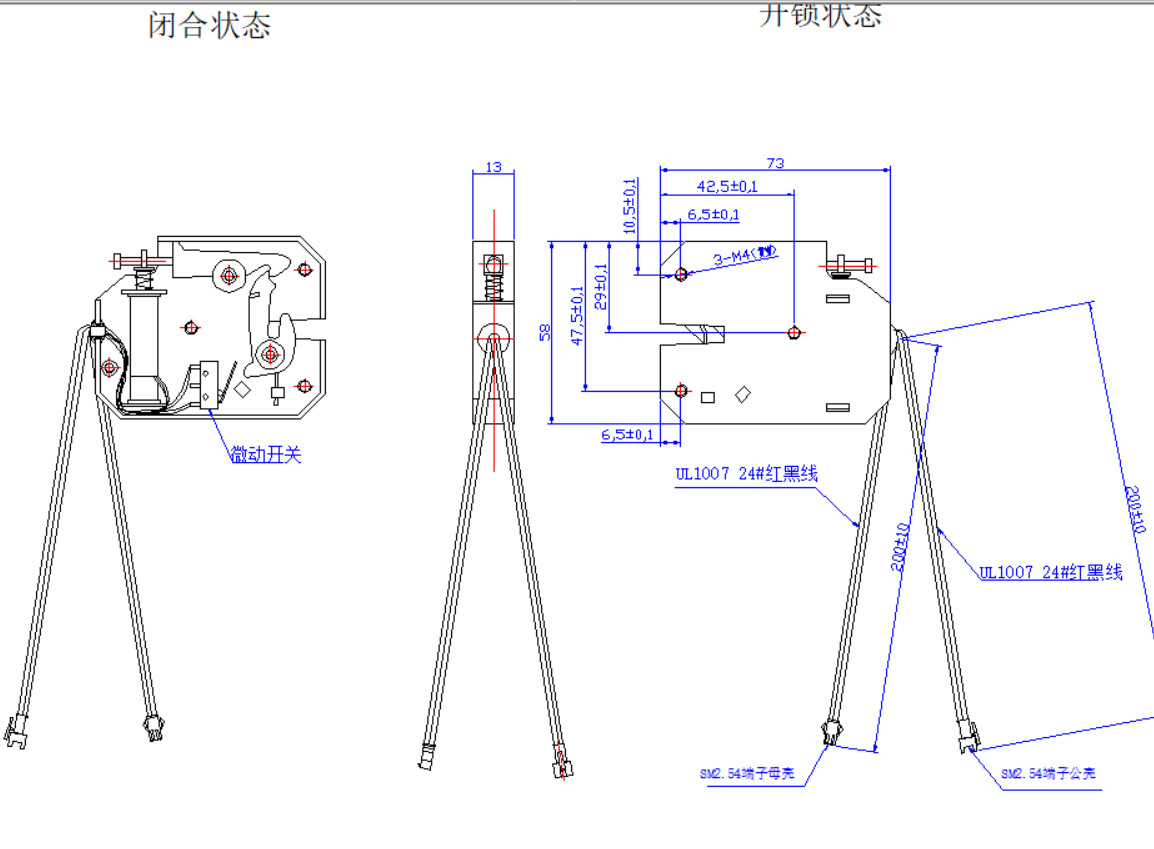

【BYP8076柜锁电磁锁】外形尺寸
1.产品外形尺寸:长80mm*宽76mm*高14mm
2.推拉杆直径5mm
【BYP8076柜锁电磁锁】电气参数
通电率=通电时间/(通电时间+断电时间)X100% | 100% | 50% | 25% | 5% |
连续 | 间歇 | |||
最大通电时间( 秒 ) | ∞ | 50 | 18 | 2 |
最大功率( W ) | 6 | 13 | 20 | 42 |
工作电压(V) | 所对应通电率的电阻 | |||
6 | 6.0 | 2.8 | 1.8 | 0.9 |
12 | 24.0 | 11.1 | 7.2 | 3.4 |
24 | 96.0 | 44.3 | 28.8 | 13.7 |
36 | 216.0 | 99.7 | 64.8 | 30.9 |
48 | 384.0 | 177.2 | 115.2 | 54.9 |
